Manuel d'installation du boîtier KPAX Liberty

Avant propos
Création de l'agent KPAX Liberty sur la console d'administration
Branchement du KPAX Liberty
Configuration du boitier
Enregistrement de l'agent

-------------------------------

Avant propos

Les boîtiers de collecte KPAX Liberty sont l'équivalent physique des agents de collecte KPAX pour Windows.
Cet article a pour but de vous détailler les étapes à suivre afin d'installer votre boitier KPAX Liberty.

-------------------------------

Création de l'agent KPAX Liberty sur la console d'administration.

La création d'un Agent Liberty sur la console KPAX Manage est identique à celle d'un Agent logiciel.
Cette étape est essentielle pour obtenir un code PUK, qui permettra d'associer le Liberty au serveur KPAX.

Sur KPAX Manage v2

Ouvrir l'onglet Comptes/Agents, puis, dans l'arborescence, sur le compte de votre choix, effectuer un clic-droit → Créer agent

Sur KPAX 3.0

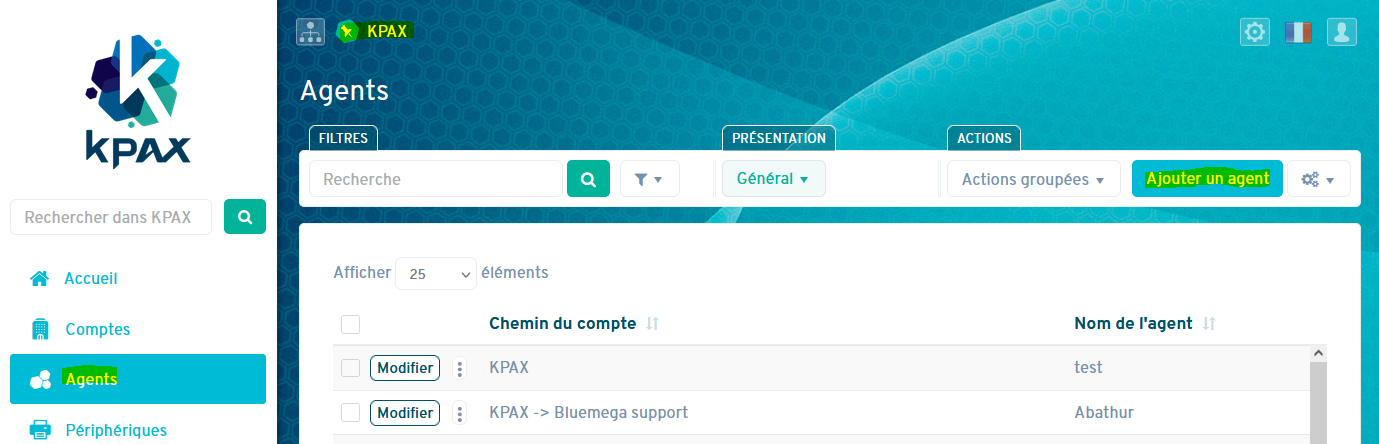

Sélectionner dans l'arborescence le compte sur lequel vous souhaitez créer l'agent, rendez-vous dans le menu Agents, puis cliquer sur "Ajouter un agent".

-------------------------------

Branchement du KPAX Liberty

Réseau

Le Liberty doit communiquer avec internet pour fonctionner. La communication sur le port 443 avec les URL suivantes doit être fonctionnelle :

- rescue.kpax-manage.com (serveur de mise à jour et de récupération)
- liberty.kpax-manage.com (serveurs de production)

Vous pouvez connecter le Liberty au réseau en utilisant une des deux prises disponible sur le boîtier, et en la reliant à une prise RJ45 permettant d'accéder à internet (prise murale, baie de brassage, box internet, etc.)

Si le client ne dispose pas de prises réseau en quantité suffisante, il est possible d'intercaler le Liberty entre un équipement réseau et la prise internet, à l'aide du deuxième port réseau présent sur le boîtier, celui-ci se comportera alors comme un switch 100Mbps.

Alimentation électrique

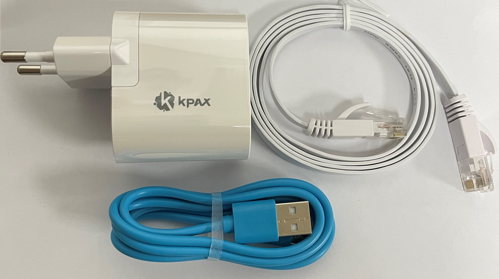

Le boitier KPAX Liberty nécessite d'être alimenté via l'alimentation d'origine fournie, ou une alimentation stabilisée 5V/2.4A. Ne pas brancher directement en USB sur le copieur.

Une fois branché, s'il s'agit d'un Liberty neuf, celui-ci suivra la séquence d'allumage suivante :

- Allumage court de la LED principale.
- Extinction pendant environ 30 secondes.
- Alternance rouge-bleu : le Liberty se met à jour, ne pas le débrancher pendant cette étape.
- Allumage rouge fixe : le Liberty est en attente de configuration.

-------------------------------

Configuration du boîtier

Une fois le Liberty correctement branché, nous allons passer à la configuration.
Il y a plusieurs façons de configurer votre boitier KPAX Liberty.

Méthode 1 : En utilisant l'adresse IP du Liberty

Si vous connaissez déjà l'adresse IP du Liberty, vous pouvez directement la saisir dans un navigateur web, sur un PC ou un smartphone connecté au même réseau que le Liberty.

Méthode 2 : A l'aide du lien liberty.local

Depuis un PC ou un smartphone connecté au même réseau que le Liberty, ouvrir un navigateur web puis saisir http://liberty.local/

Cela ouvrira automatiquement la page web du Liberty. Attention toutefois, si plusieurs Liberty sont présents sur le réseau, la page qui s'ouvrira sera celle du premier Liberty ayant répondu à la requête, cette méthode n'est à utiliser que si un seul Liberty est présent sur le réseau.

Méthode 3 : à l'aide du wifi interne du Liberty (smartphones uniquement)

Le Liberty est équipé d'une puce wifi pour simplifier sa configuration via un smartphone, par défaut, et pour des raisons de sécurité, cette carte n'est active que 5 minutes après allumage du Liberty.

Note : attention, tous les téléphones ne sont pas compatibles avec cette méthode de connexion.

1. Prendre un smartphone et se rendre à proximité du Liberty.

2. Ouvrir la liste des réseaux disponibles.

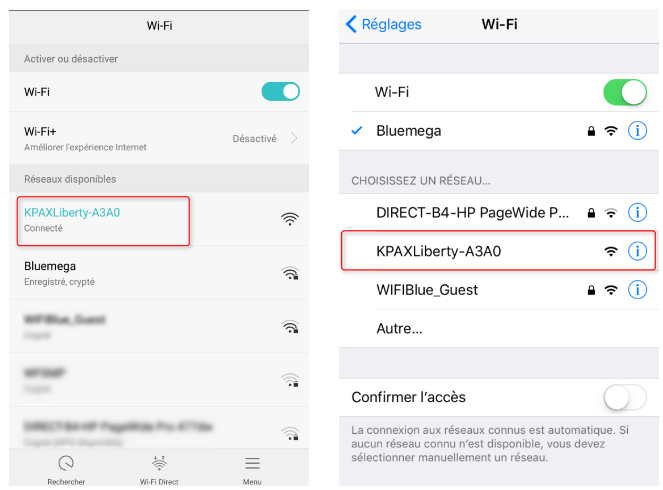

3. Se connecter au réseau KPAXLiberty-xxxx (Les 4 derniers caractères correspondent aux 4 derniers du numéro de série du Liberty)

Une fois connecté à ce réseau, plusieurs cas peuvent se produire :

- Une notification apparaît, invitant à se connecter au portail captif, cliquer sur la notification pour se connecter automatiquement à la page captive du Liberty.

- Aucune notification n'apparaît, il faut alors aller dans les paramètres du réseau wifi, puis choisir "Gestion du routeur" pour afficher la page captive.

- Une fois connecté au wifi du Liberty, vous pouvez également accéder à sa page captive en ouvrant un navigateur web, puis en saisissant "bluemega.com" dans la barre d'adresse.

Méthode 4 : à l'aide du finder (Mozilla Firefox uniquement)

Depuis un PC ou un smartphone connecté au même réseau que le Liberty, ouvrir un navigateur web et saisir finder.liberty.kpax.cloud.

Une page web apparaît et recherche automatiquement tous les Liberty présents sur le réseau.

-------------------------------

Enregistrement de l'Agent

Une fois connecté sur la page du Liberty, vous allez pouvoir le configurer.

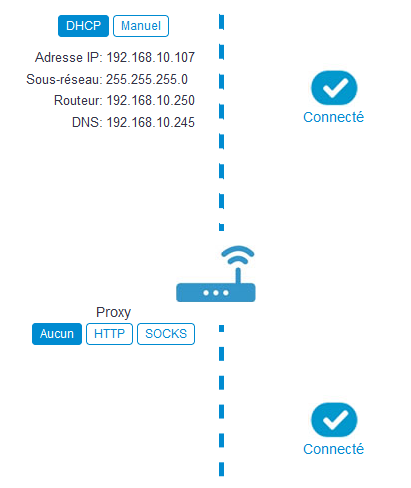

Par défaut, le Liberty fonctionne en DHCP et sans proxy, si le client ne dispose pas de DHCP ou souhaite utiliser une IP manuelle, ou encore si la connexion internet doit passer par un proxy, cela peut être modifié dans les champs correspondants :

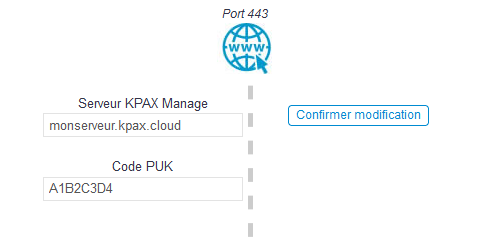

Renseigner ensuite l'URL du serveur et le code PUK de l'agent, puis cliquer sur "Confirmer modification" afin d'enregistrer le Liberty :

Cette opération peut prendre quelques instants, puis la page suivante devrait apparaître :

Cliquer alors sur le bouton pour le passer sur "Activé" :

La configuration du Liberty est terminée.
